近日，2022世界半導體大會在南京隆重舉辦，芯享科技旗下的子公司——上海芯超自主研發的K-GLOMIS BOX憑借技術創新性以及在市場應用上取得的突破性成績，榮獲2022世界半導體大會暨南京國際半導體博覽會“2022十大芯勢力產品”的獎項。
上海芯超副總吳炯毅受邀參加了8月19日舉辦的“IC Future 2022”芯勢力產品發布會，并以《K-GLOMIS Box工業物聯網解決方案》為主題進行了演講。吳炯毅指出，目前國內大部分工業設備由于通信協議及通訊端口不統一，造成上位系統獲取數據困難或數據缺失，導致工廠自動化推行不易。為此，上海芯超自主研發了K-GLOMIS 系列產品，為國產工業設備提供全面的工業物聯網解決方案，幫助國產工業設備與工廠自動化系統建立標準通訊及獲取更多生產數據，進

一步實現工廠生產自動化。

為何國產工業設備商數據采集如此困難？

“上海芯超的母公司無錫芯享信息科技有限公司是國內領先的半導體CIM解決方案服務商，在研發和實施MES和EAP等系統時，我們發現大部分的國產工業設備不具備SECS/GEM標準通訊功能，形成通訊孤島；同時，隨著工廠數字化的提升，設備上的監測盲點也會顯現出來，造成生產數據缺失，導致產品良率無法提升，自動化程度無法提高。”據吳炯毅介紹，“設備商也并非不清楚這些問題。但是，一來國內的部分設備生產廠商對于SECS/GEM通信協議的了解不夠，且并非每家設備廠商都有足夠的軟件開發能力；二來廠商直接從國外購買License來實現，但是限制較多，價格也較高昂?！眳蔷家惚硎尽?/span>

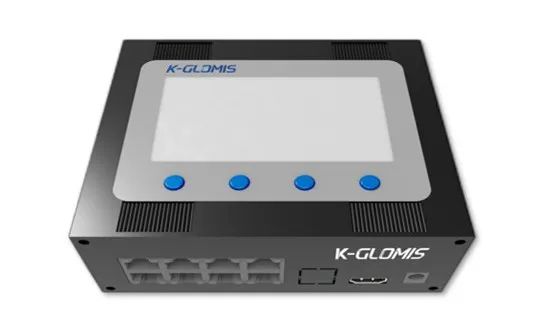

正是基于半導體工廠中的自動化痛點以及市場對于統一高性價比通信方案的需求，上海芯超研發了K-GLOMIS BOX，為解決工業設備與工廠自動化系統的溝通障礙，同時為工廠提供更多的生產數據，加速實現工廠自動化提供解決方案。K-GLOMIS BOX目前采用“一硬兩軟”的設計方案，硬件部分具備多種通訊接口及供電分配管理、高效傳輸、通過簡易的設定，傳感器可達到即插即用、可靠的電氣性能和抗干擾性能等特點。軟件部分，SECS/GEM通訊一體化解決方案K-GLOMIS Edge，旨在為設備建立SECS/GEM標準通信，讓設備與工廠自動化系統建立通訊；數據采集解決方案K-GLOMIS UA，旨在為工廠提供更多的設備監測數據，提高產品良率及設備稼動率，全面實現半導體工廠自動化。

K-GLOMIS Edge如何幫助工廠設備達到通訊一體化？

除了能夠簡化工廠設備與管理系統間的對接流程，K-GLOMIS Edge的出現在某種程度上來說也是在幫助國產設備提高國際競爭力。因?yàn)閲?guó)內的工業制造相較西方國家起步較晚，很多設備廠商在生產設備之初沒有統一設備的對外通信協議，這樣造成的后果就是十家設備商有九家生產出來的設備用的都是不同的通訊端口。對購買設備的工廠或集成商來說，后續對接這些設備及軟件系統需要花費的人力物力的代價就十分高昂，甚至只能找海外的方案解決商來制定解決方案。

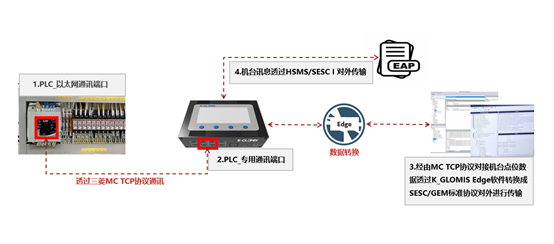

現如今，中國的工業發展尤其是半導體的生產制造仍有部分受制于西方發達國家，上海芯超希望K-GLOMIS系列產品的上市能夠幫助國內工廠擺脫目前的困局。為了幫助大家更好地理解K-GLOMIS Edge的應用，吳炯毅現場列舉了實際的應用案例——某國產半導體設備廠商的烘烤設備，設備控制方式為PLC，由于設備缺少SECS/GEM標準通訊功能，致使設備無法與廠內EAP系統連接，導致整體生產狀況及數據無法實時監控且生產數據無法有效運用。于是芯超團隊基于三菱MC TCP通信協議進行設備的點位信息與box的數據連接，通過K-GLOMIS Edge的轉換，將設備數據轉換成SESC/GEM標準協議對外進行信息交互。”

K-GLOMIS UA如何幫助半導體工廠實現生產自動化？

K-GLOMIS UA的應用是為了進一步進行設備的數據挖掘，改善生產條件及提升良率。通過在設備上新增傳感器來彌補生產數據的缺失及監控生產狀況，為設備環境與設備完整度提供物聯網監控。吳炯毅對這一功能也進行了簡單說明：“在晶圓生產現場，機臺手臂在運行或取片的過程中有時會出現異常情況。如果機臺手臂直接撞上FOUP也許只會造成兩三片晶圓的損毀，我們比較擔心的是機械手臂取片時高度出現些微異常，此些微異常是設備的監控盲點，而這一異常會導致手臂取片時致使wafer輕微刮傷而沒能及時發現，造成生產出大量異常片。”

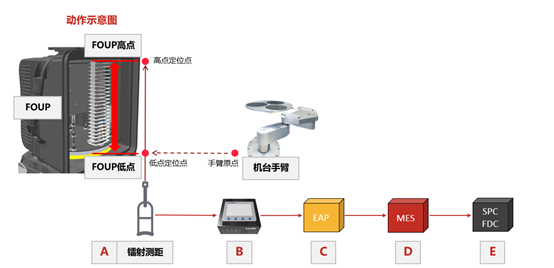

針對這個問題，芯超的改良方法是：每次在FOUP進機臺時會進行“mapping”這個動作，此動作是為了確認晶圓的數量和對應的位置。機臺上可以外掛一個傳感器，來監控機臺手臂每次mapping的高度。每次在mapping的數據會上傳至K-GLOMIS UA，并通過系統進行歷史數據的分析并監控，以達到日常監控及異常預判的目的。這樣可以提前避免機械手臂異常造成晶圓損傷及大量破片的情形?！拔覀儼堰@些東西變成可視化數據，通過數據的有效運用，達到穩定產能,提高生產品質的目的?！眳蔷家阏f(shuō)到。

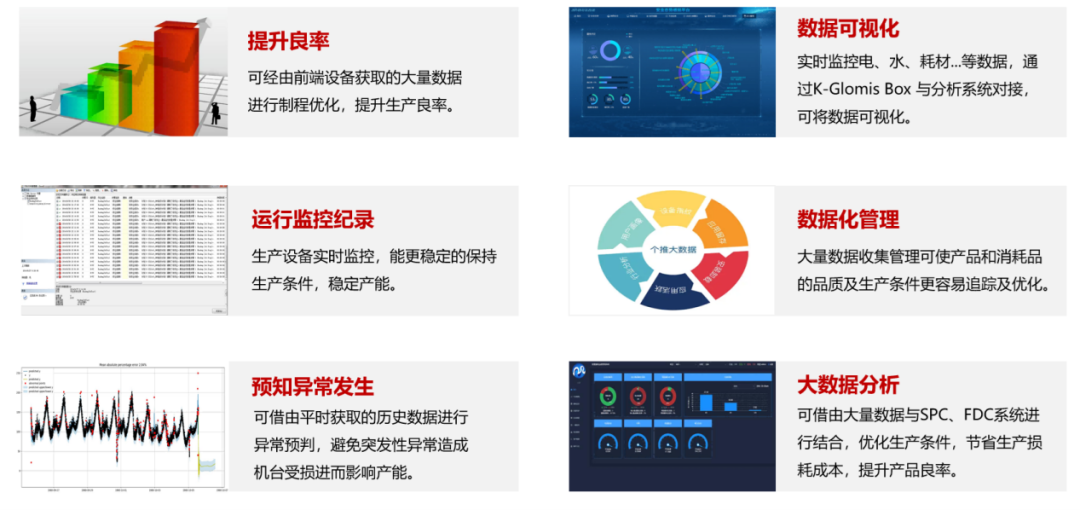

最后，吳炯毅總結道：“當現場的數據與K-GLOMIS BOX結合時，會產生這些效益：一，根據前端設備獲取的大量數據進行制程的優化和產品良率的提升；二，實時的監控能夠穩定地保持生產條件，穩定產能；三，我們的系統用數據建模方式，來預防生產過程中異常的發生；四，通過K-GLOMIS Box分析系統的對接，將數據可視化，來實時監控水、電、耗材等這些數據；五，根據以往的數據，系統能夠自行分析耗材使用的異常情況，方便工廠與耗材供應商更好地對接。”

上海芯超半導體科技有限公司

上海芯超半導體科技有限公司，系無錫芯享信息科技有限公司全資子公司，專注于為中國制造企業提供全面的工業物聯網解決方案，包括：制造設備SESC/GEM標準通訊建立、車間生產管理和調度執行系統、設備物聯網及數據交互等配套服務。芯超充分了解行業需求，助力企業制造通訊標準化及建設高效率、數字化工廠。

目前，上海芯超已為數十家廠商提供了應用服務，并與100余家廠商建立了戰略合作關系。
